Grundlagen und Durchführung einer CM-Messung

Die Belegreife eines Estrichs, also der Zeitpunkt ab dem der Estrich für die schadens- und mangelfreie, dauerhafte Aufnahme eines Bodenbelags geeignet ist, wird auf der Baustelle mit Hilfe der Bestimmung des Restfeuchtegehaltes mittels Calciumcarbid-Methode, auch CM-Messung genannt, festgestellt. Alternative Messmethoden, wie z. B. dielektrische Methoden, können lediglich zur Vorprüfung oder zur Eingrenzung feuchter Flächen durchgeführt werden, dienen jedoch nicht zur Feststellung der Belegreife.

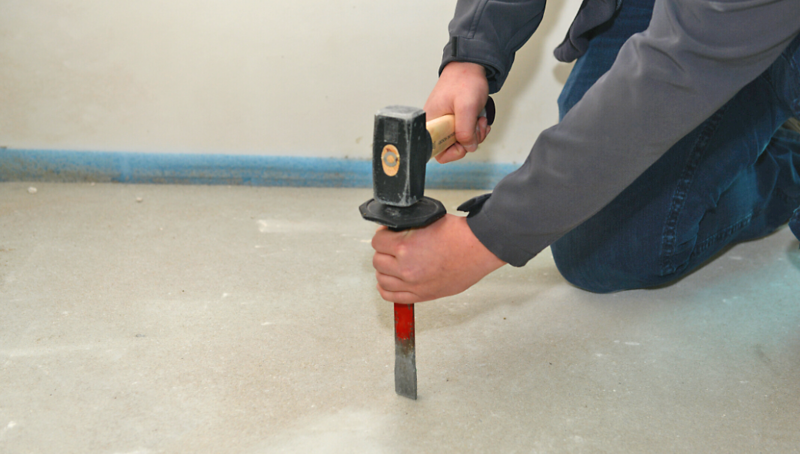

Bei der CM-Methode wird direkt auf der Baustelle eine Probe aus dem Estrich entnommen. Dabei ist darauf zu achten, dass während der Probenentnahme möglichst wenig Feuchtigkeit verloren geht, weshalb die Probenentnahme am besten schnell und nicht bei direkter Sonneinstrahlung bzw. Zugluft vorgenommen werden sollte. Um keine zusätzliche Feuchtigkeit in das Prüfgut einzutragen, z. B. durch verschwitzte Hände, sollten während der gesamten Messung Handschuhe getragen werden.

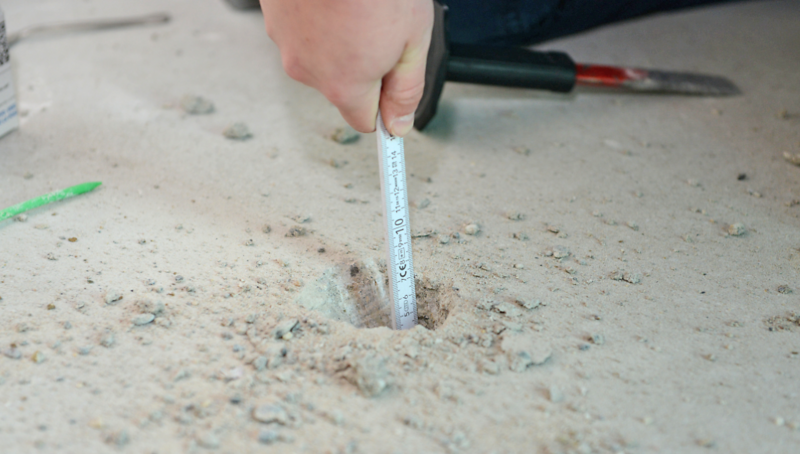

Auch wenn in diversen Merkblättern verschiedenster Klebstoffhersteller teilweise abweichende Vorgaben gemacht werden, muss bezugnehmend auf die deutsche Norm „DIN 18560 Estriche im Bauwesen, Teil 1: Allgemeine Anforderungen, Prüfungen und Ausführung“ eine Durchschnittsprobe über den gesamten Querschnitt des Estrichs entnommen werden.

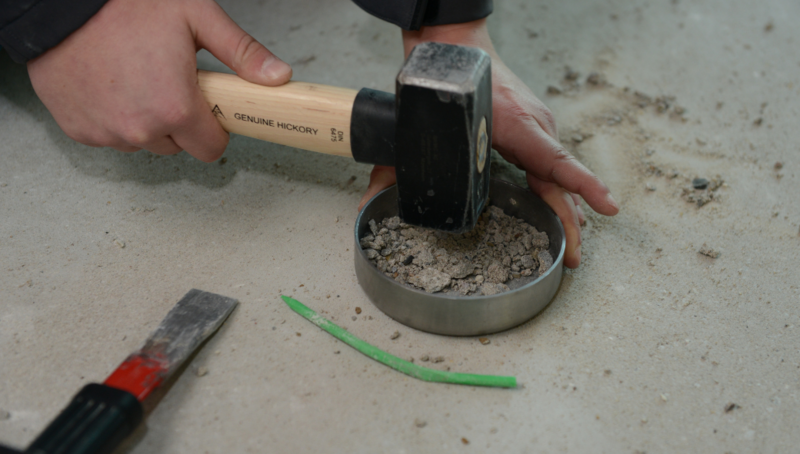

Diese Durchschnittsprobe wird zerkleinert und homogenisiert. Dabei ist darauf zu achten, die Probe soweit zu zerkleinern, dass ein völliges Zerkleinern im CM-Gerät mit den Stahlkugeln möglich ist.

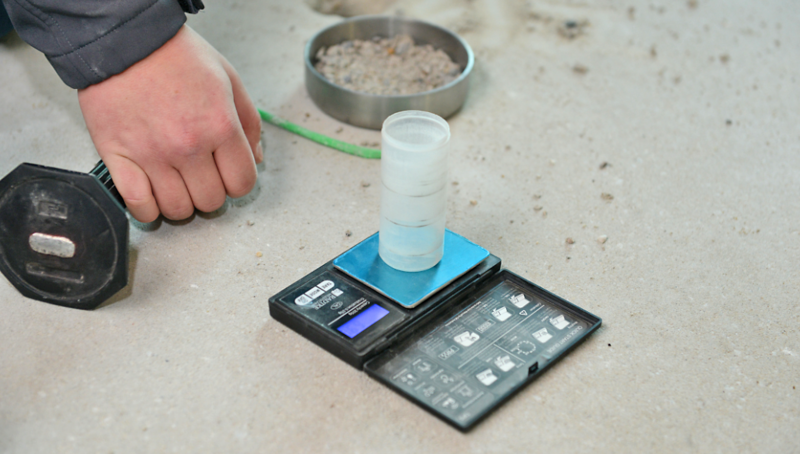

Bei Zementestrichen werden daraufhin standardmäßig 50g des Prüfguts zusammen mit den Stahlkugeln in das CM-Gerät überführt. Anschließend wird vorsichtig eine Calciumcarbid Glasampulle hinzugegeben und das CM-Gerät verschlossen.

In den Glasampullen befindet sich, wie oben bereits erwähnt, sogenanntes Calciumcarbid, dessen chemische Summenformel lautet: CaC₂.

Dieser Begriff ist dem ein oder anderen vielleicht noch bekannt, da Calciumcarbid früher in den Grubenlampen unter Tage eingesetzt wurde.

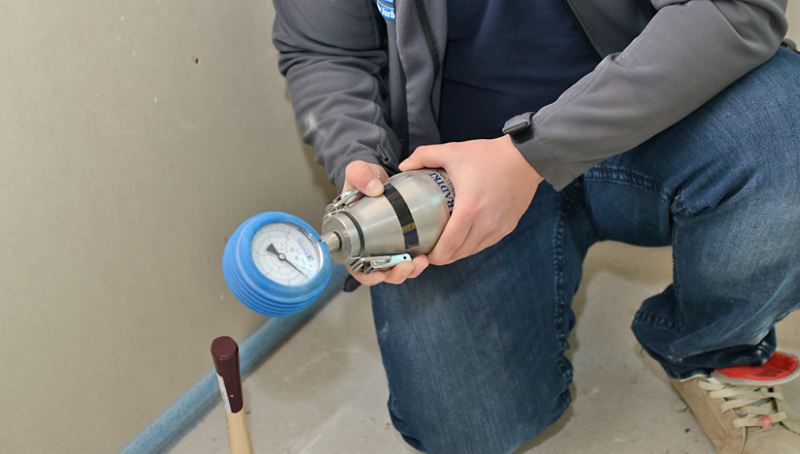

Calciumcarbid zersetzt sich, sobald es mit Wasser in Kontakt kommt zu Calciumhydroxid und gasförmigem Ethin, sodass dadurch der Druck im CM-Gerät steigt. Der durch die Reaktion entstehende Druck steht mit der vorhandenen Feuchtigkeit im Prüfgut in Korrelation. So lassen sich ganz einfach der Druck und die dazugehörige CM-Restfeuchte vom Manometer ablesen.

Reaktionsgleichung:

CaC₂ + 2 H₂O → C₂H₂↑ + Ca(OH)₂

Die Belegreife für Zementestriche gilt als erreicht, wenn die festgestellten CM-Restfeuchten folgende Werte* unterschreiten:
